NTP Zeitserver

Meinberg bietet einige Standard Timeserver an, die weite Bereiche der Netzwerksynchronisation abdecken.

Zusätzlich können individuelle Timeserver - Lösungen für kundenspezifische Anforderungen entwickelt und gefertigt werden.

Beispiele für kundenspezifische Lösungen am Ende dieses Dokuments.

Standardoptionen der Meinberg NTP Timeserver

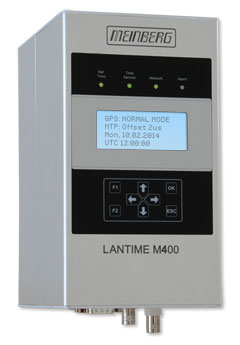

NTP Zeitserver	M320 Zeitserver Flaches 19" / 1HE Chassis	Hutschienen Zeitserver für Schaltschrank	Modularer Zeitserver 19" / 3HE Baugruppenträger
Timeserver Funktionen
NTP Server	Standard Feature	Standard Feature	Standard Feature
NTP Broadcasts	Standard Feature	Standard Feature	Standard Feature
NTP Client für zusätzliche NTP Server (Redundanz)	Standard Feature	Standard Feature	Standard Feature
NTP SNTP Server	Standard Feature	Standard Feature	Standard Feature
NTP MD5 Verschlüsselung	Konfigurierbar	Konfigurierbar	Konfigurierbar
NTP Zugriffs-Beschränkungen	Konfigurierbar	Konfigurierbar	Konfigurierbar
RFC-868 TIME Server	Standard Feature	Standard Feature	Standard Feature
RFC-867 DAYTIME Server	Konfigurierbar (siehe #1)	Konfigurierbar (siehe #1)	Konfigurierbar (siehe #1)
Mögliche NTP Client Sync. Genauigkeit (rps = NTP requests per second)	1-10 ms bis zu 10.000 rps	1-10 ms bis zu 10.000 rps	1-10 ms bis zu 10.000 rps
Netzwerk Anschluss
Ethernet 10/100Base-T	Standard Feature	Standard Feature	Standard Feature
FDDI	Option	Option	Option
TCP/IP Netzwerk Protokolle
HTTP	Standard Feature	Standard Feature	Standard Feature
FTP	Standard Feature	Standard Feature	Standard Feature
DHCP/BOOTP	Standard Feature	Standard Feature	Standard Feature
Telnet	Standard Feature	Standard Feature	Standard Feature
SSH	Standard Feature	Standard Feature	Standard Feature
SNMP Traps mit MIB	Standard Feature	Standard Feature	Standard Feature
Benutzer Interface / Management
Tastenfeld / LC Display	Standard Feature	Standard Feature	Standard Feature
Status LEDs	Standard Feature	Standard Feature	Standard Feature
HTTP Status Seiten	Standard Feature	Standard Feature	Standard Feature
HTTP Bedienung	Standard Feature	Standard Feature	Standard Feature
Telnet Login	Standard Feature	Standard Feature	Standard Feature
SSH Login	Standard Feature	Standard Feature	Standard Feature
RS-232 Terminal	Standard Feature	Standard Feature	Standard Feature
Email Benachrichtigung bei vordefinierten Ereignissen	Standard Feature	Standard Feature	Standard Feature
SNMP Traps bei vordefinierten Ereignissen senden	Standard Feature	Standard Feature	Standard Feature
Syslog Nachrichten auf externen Syslog Server umleiten	Standard Feature	Standard Feature	Standard Feature
Sicherheit
Netzwerk Sperre	Standard Feature	Standard Feature	Standard Feature
Tastatursperre	Option	Option	Option
RS-232 Sperre	Option	Option	Option
Optionen für einzelne Zeitreferenz
GPS (12-Kanal)	Standard Feature	Standard Feature	Standard Feature
GNSS (L1 72-Kanal)	Option	Option	Option
GPS optional: Rubidium Normal	extra Chassis extra Chassis	extra Chassis extra Chassis	extra Chassis oder M900 M900 oder extra Chassis
DCF77	Option	Option	Option
IRIG	Option	Option	Option
Zeitstring via RS-232, PPS	Option	Option	Option
Optionen für mehrere redundante Zeitreferenzen
GPS + DCF77 or IRIG	Option	nicht verfügbar	Option
GPS + Rubidium + DCF77 oder IRIG	nicht verfügbar	nicht verfügbar	Option
DCF77 PZF + IRIG	nicht verfügbar	nicht verfügbar	Option
Zusätzliche Ausgänge und Ausgangssignale
Sekundenimpuls (PPS)	Standard Feature	Standard Feature	Standard Feature
10MHz Frequenzausgang (nicht wenn nur IRIG Eingang)	Standard Feature	Standard Feature	Standard Feature
Minuteimpuls (PPM)	Option	Option	Option
2.048 MHz Frequenzausgang (nicht wenn nur IRIG Eingang)	Option	Option	Option
IRIG	Option	Option	Option
Alarm Ausgang	Standard Feature	Standard Feature	Standard Feature
Serieller Zeitstring via RS-232	Standard Feature	Standard Feature	Standard Feature
Verschiedenes
Redundante Spannungsversorgung	Option	nicht verfügbar	Option
Gehäuseform	1HE Rack	Aluprofilgehäuse	3HE Rack
¹ Der Daytime Service wird absichtlich abgestellt, da er sich schlecht zur Zeitsynchronisation eignet. Der Service kann jedoch freigeschaltet werden.

Kundenspezifische Zeitserver Lösungen

Zusätzlich zu den Standard Timeservern baut Meinberg auch kundenspezifische Versionen. Zum Beispiel:

Beispiel: SHS (Secure Hybrid Systeme)
Hier können zwei unabhängige Zeitquellen durch eine Überwachungsschaltung überprüft und überwacht. Wenn die Plausibilität gewährleistet ist, wird die überprüfte Zeit an einen NTP Timeserver übergeben, der die Referenzzeit an die Clients im Netzwerk verteilt.

Falls die Plausibilitätkontrolle fehlschlägt gibt die Überwachungsschaltung ein Fehleralarm Signal aus und trennt beide Zeitgeber vom NTP Zeitserver, damit keine gefälschte Zeit verbreitet werden kann.
Beispiel: Kundenspezifischer Multi NTP Zeitserver
Ein kompakter Zeitserver für die sichere Synchronisation einer größeren Anzahl physikalisch getrennter Netzwerke.

Ein redundanter Satz Zeitgeber steuert mehrere einzelne NTP Timeserver in verschiedenen isolierten Netzwerken. Auch wenn aus Sicherheitsgründen kein Router zwischen den einzelnen Netzwerken sein darf, ist überall die gleiche Referenzzeit verfügbar.
